Review Date 21/07/2012 By www.108engineering.com

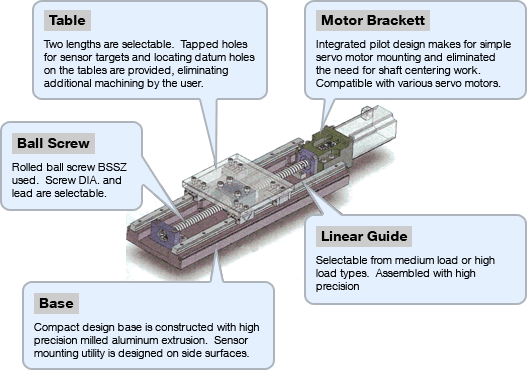

             วันนี้ผมขอแนะนำ Liner Acutator อีกตัวครับครับ โดยปรกติอุปกรณ์การขับเคลื่อนในแนวตรงมักใช้หลักการ การนำมอเตอร์มาขับ Ball screw เพื่อทำให้ Screw หมุน ซึ่งจะทำให้ Nut ที่ประกอบติดอยู่กับ Screw นั้นเคลื่อนที่เป็นแนวตรง ไปตามระยะ พิช ของการหมุนของ Screw และในการเคลื่อนที่ ที่ต้องการความเป็นเชิงเส้น ที่เที่ยงตรง ในระบบก็ต้องออกแบบให้มี Liner Guide เพื่อเป็นตัวบังคับ ในแนวเส้น นอกจาก นั้นแล้ว มอเตอร์ที่นำมาขับ ถ้าต้องการควบคุมตำแหน่งในการหยุดให้เที่ยงตรงสูง ก็ต้องเป็น Servo Motor และต้องมี Bearing Housing Coupling Bracket Motor ETC.

Liner Acutator

          และในการควบคุม ก็ต้องใช้ Pulse Output เพื่อควบคุม การเคลื่อนที่ ตำแหน่ง ความเร็วและทิศทาง และต้องต่อ Sensor ภายนอกเพิ่มเติม ไม่ว่าจะเป็น Home หรือ Over Travel ต่าง ๆ การเขียนโปรแกรม ก็ต้องมีทักษะสูงขึ้น ยิ่งถ้ามี 2 แกน หรือ 3 แกนที่ต้องเคลื่อนที่สัมพันธ์กัน (Interpolation) เช่นการเคลื่อนที่เป็น วงกลม หรือ ส่วนโค้งต่าง ๆ ระบบยิ่งซับซ้อนเข้าไปใหญ่ เช่น งานหยอดกาว 2 แกน 3 แกน วิ่งตามขอบของชิ้นงาน

         นอกจากนี้แล้วการเซ็ตอัป ของแต่ละชิ้นส่วนที่นำมาใช้งานก็ต้องได้ Alignment ร่วมกันในหลาย ๆ จุดด้วยครับ และเมื่อรวม ๆ กันแล้วราคาก็ค่อนข้างสูงครับ

          วันนี้ 108engineering ขอแนะนำ วิธีลัดในการเลือกใช้งาน Liner Actuator ของ ยี่ห้อ IAI ครับ มีหลายรุ่นให้เลือกใช้  ขึ้นอยู่กับ กำลังในการขับของ โหลด ความเร็ว ระยะทางในการเคลื่อนที่ นอกจาก มีแบบ Single Axis แล้วยังมี แบบ 2 แกน  3 แกน  Cartesian SCARA

IAI Robo Cylinder

           แมคคานิคส์ ประกอบมา ยกชุด พร้อม Controller ที่สามารถเลือกการควบคุมได้ การออกแบบง่าย Download  3D ไฟล์ แล้วจับวางได้เลย ในส่วนของการ เซตอัป ก็ทำมาจากโรงงานแล้ว มีประกัน มี บริการหลังการขาย

         การควบคุม มีตั้งแต่ แบบ Pulse Train เหมือน Servo แบบ ชี้ตำแหน่ง BCD ไม่ต้องเขียน Pulse Output ใช้การอ้างอิงตำแหน่งแทน หรือ ใช้ Controller ของตัวมันเอง เขียนโปรแกรมก็ได้ เป็น ภาษา คล้าย ๆ กับภาษา Basic  รวมไปถึงการติดต่อ ผ่าน Option RS232 422  Device Net , CC Link ตามแต่ จะเหมาะสมกับการใช้งาน ครับ


ชื่อผลิตภัณฑ์         Liner Actuator
ยี่ห้อ                       IAI
คุณสมบัติ
AC Motor Structure Or Stepping Motor Structure Of Motor
                             Stroke  Pitch   Speed  Payload We Can Select
                             High Accuracy
                             Type Of Actuator
                                        Robo Cylinder Type
                                        Single Axis
                                        Liner Servos
                                        Rotary Type
                                        Table Top
                                        SCARA
                                        6 Axis

                              Controller
                                         ACON   SCON   PCON   PSEL  XSEL
                              Program Config & Teaching Position



รูปสินค้า




Website             http://www.intelligentactuator.com
Download         RCP4 / PCON-CA PDF catalog.



By                            www.108engineering.com
                                 Engineering Knowledge Sharing

                                 แผ่นสอน PLC สอนการใช้งาน PLC  เป็น DVD Training
                                 ดูสินค้าของเรา       ติดต่อ 080-2726622  เรียกเรา 108engineering เราจะดีใจมากครับ ^_^"
